Как правильно подобрать ресивер для компрессора?

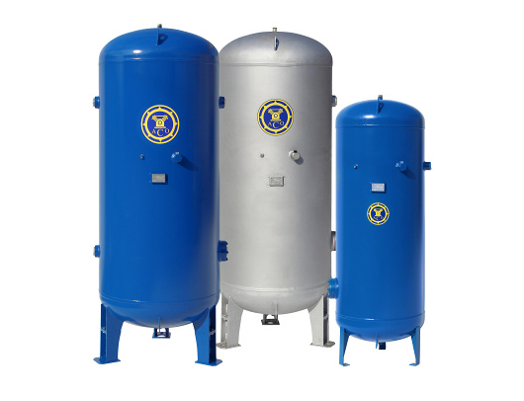

Воздушный ресивер является одним из важнейших элементов в любой пневмосети. Основными характеристиками воздухосборника являются его объём и максимально допустимое давление сжатого воздуха. Как правило, объём лежит в пределах от 20 литров до 50 кубометров, а давление от 10 до 50 атмосфер. Воздушный ресивер устанавливается после компрессора в первую очередь для того, чтобы «облегчить» его работу, сокращая количество переходных режимов (таких как включение, выключение, переход в холостой ход), так как именно при частых переходах компрессора из одного состояния в другое происходит наибольшее количество поломок. Винтовые компрессоры средней и повышенной мощности в данном случае являются наиболее уязвимыми. Именно поэтому правильность расчета требуемого объёма воздушного ресивера и последующая его установка обеспечивает стабильную работу воздушного компрессора и продлевает срок службы последнего.

Итак, как же правильно рассчитать объём воздушного ресивера для отдельно взятого компрессора? Предлагаем два варианта.

- Первый способ: Простой. Треть производительности компрессора.
Производители компрессорного оборудования в паспортах на компрессор обычно рекомендуют устанавливать воздушный ресивер, объём которого равен трети производительности компрессора. То есть, если у нас компрессор выдает 3000 литров в минуту, то ресивера объёмом в один кубический метр должно хватить. Необходимо отметить, что это достаточно грубый способ подбора ресивера, который не учитывает ни максимальное давление сжатого воздуха, ни температуру воздуха, ни мощность компрессора.

- Второй способ: Красиво и по науке.
Этот вариант расчета объёма ресивера наиболее предпочтителен, так как в данном случае учитываются все необходимые параметры, как компрессора, так и сжатого воздуха. Ниже представлена формула, которая позволяет достаточно точно определить, какой же должен быть объём у воздухосборника.

формула расчета ресивера

Пример.
Если мы имеем винтовой компрессор с производительностью 6 кубометров в минуту (мощность около 37 кВт), то нам потребуется следующее:
- Переводим кубические метры в литры в секунду. Получаем производительность 100 литров в секунду.
- Максимальную температуру на выходе из компрессора возьмем стандартную: +40°С, переводим в Кельвины, получаем 313К.
- Максимальная частота циклов – это предельное количество включений и выключений компрессора в минуту. Это значение рекомендуется выбирать в зависимости от мощности компрессора. В помощь предлагается таблица 1.



Мощность, кВт Стоп/пуск, ч-1
4 - 7.5 1 / 40
11 - 22 1 / 35
30 - 55 1 / 30
65 - 90 1 / 25
110 - 160 1 / 20
200 - 250 1 / 15



- Разность давлений – это минимальное и максимально давление сжатого воздуха в ресивере. Например, компрессор должен выключаться при давлении воздуха в ресивере 8 бар, а включаться при давлении 7,5 бар. Разница составляет 0,5 бар.
- Температура воздуха на входе в компрессор как правило +30°С. Переводим в Кельвины и получаем 303К.

Теперь подставляем все эти значения в формулу



и получаем ответ: 1550 литров. Это значит, что для 6 кубового компрессора при максимальном давлении воздуха 8 бар будет достаточно воздушного ресивера объёмом 1500 литров.
